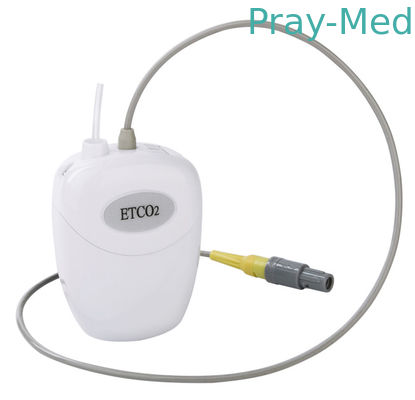

Sidestream αισθητήρας LH800 ETCO2

LH810 είναι ένας εξωτερικός έτοιμος προς χρήση sidestream αισθητήρας του CO2. Δεν καταλαμβάνει οποιοδήποτε διάστημα οικοδεσποτών και συνδέει με τον οικοδεσπότη ακριβώς με ένα βούλωμα οκτώ-καρφιτσών. LH800 τεχνολογία εξεχουσών θέσεων χαρακτηριστικών γνωρισμάτων για τη μέτρηση της στιγμιαίας συγκέντρωσης του CO2, του ποσοστού αναπνοής, της τέλος-παλιρροιακής συγκέντρωσης του CO2, της εμπνευσμένης συγκέντρωσης του CO2, του χρόνου έμπνευσης και του χρόνου λήξης. Είναι γενικά χρησιμοποιημένη μηχανή οργάνων ελέγχου και αναισθητικού ασθενών. Με ένα ποσοστό δειγματοληψίας χαμηλό σε 50mL/min, είναι ιδανικό για τη χρήση στους ενήλικους, παιδιατρικούς και ασθενείς νηπίων ασθενείς που υποβάλλονται στη διαδικαστική νάρκωση και ο βραχυπρόθεσμος έλεγχος οι ασθενείς.

Τεχνικές προδιαγραφές

• Τύπος μετατροπέων: LH800 Sidestream αισθητήρας του CO2
• Ποσοστό δειγμάτων: 50 mL/min, ±10mL/min.
• Αρχή της λειτουργίας: Μη-διασποράς υπέρυθρη (NDIR) ενιαία οπτική ακτίνων, διπλό μήκος κύματος, κανένα κινούμενο μέρος
• Χρόνος έναρξης:

Ø Capnogram που επιδεικνύεται σε λιγότερο από 5 δευτερόλεπτα

Ø επίτευξη των πλήρων προδιαγραφών μέσα σε 10 λεπτά.

• Σειρά μέτρου του CO2:

Ø 0 - 114 mmHg

Ø 0 - 15%

Ø 0 - 15.2kPa

• Ψήφισμα του CO2:

Ø 0,1 χιλ. Hg 0 έως 50 χιλ. Hg

Ø 0,25 χιλ. Hg 50 έως 114 χιλ. Hg

• Ακρίβεια του CO2:

Ø 0 – 40 mmHg ±2 mmHg

Ø 40 – 114 mmHg ±5% της ανάγνωσης

• Αναπνευστική συχνότητα:

Ø σειρά 2 έως 120 αναπνοές ανά λεπτό (BPM)

Ø αναπνοή ακρίβειας ±1

• Βαθμολόγηση:

Καμία βαθμολόγηση χρηστών που απαιτείται στερεότυπη

• Αποζημίωση:

Αυτόματη πίεση βαρόμετρων 400 - 800 mmHg.

Επιλέξιμη αποζημίωση Ο2/Ν2Ο χρηστών.

• Απαιτήσεις τάσης:

5.0 VDC ±5%

• Κατανάλωση ισχύος:

Λιγότερο από 1,5 Watt χαρακτηριστικά.

• Θερμοκρασία και υγρασία:

Λειτουργία: 0o σε 40oC, 10 σε 90% RH, non-condensing

Αποθήκευση: -40o σε 70oC, <90>

• Διασύνδεση

Καρφίτσα έξω:

1. VA 5.0V

2. Ασπίδα ασπίδων

3. Ψηφιακή επιστροφή DGND

4. VSRC αχρησιμοποίητο

5. Τμηματικά στοιχεία TxD από LH800

6. Τμηματικά στοιχεία RxD από τον οικοδεσπότη

7. Αναλογική επιστροφή AGND

8. ΣΥΓΧΡΟΝΙΣΜΟΣ αχρησιμοποίητος

• Τα στοιχεία διασυνδέουν:

Ø RS232, αμφίδρομο, 19200 baud ποσοστό, πρότυπα ν-8-1.

Ø πλήρως - συμβατό σύστημα με το πρωτόκολλο επικοινωνίας Respironics LoFlo

• Παραγωγή στοιχείων

Η συγκέντρωση αερίου του CO2 (Hg χιλ.), το τέλος-παλιρροιακό CO2, ενέπνευσε το CO2, αναπνευστική συχνότητα, αυτόματος βαρομετρικός αποζημίωση πίεσης
